Bagaimana Induktor Inverter Surya Meningkatkan Efisiensi, Stabilitas, dan Umur dalam Sistem PV Modern

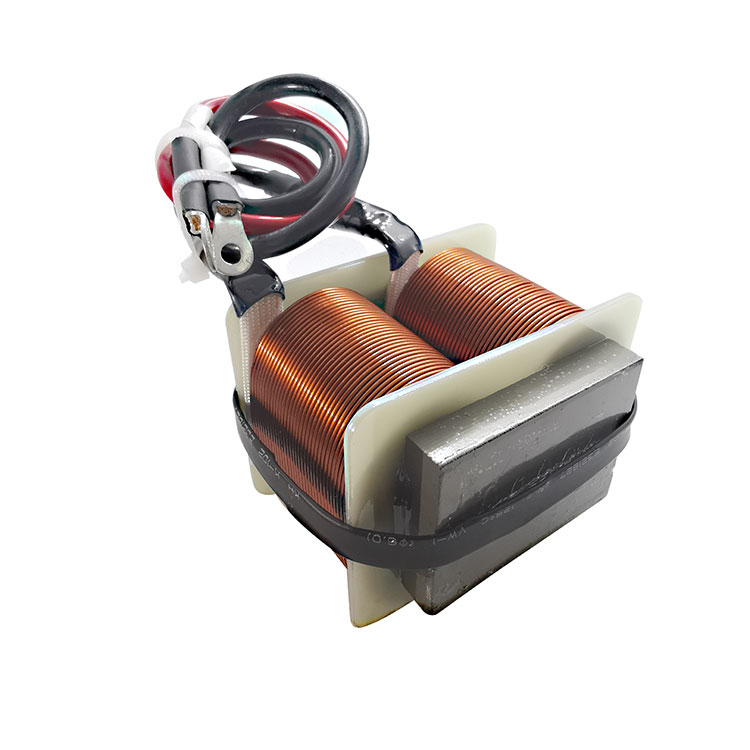

A solar induktor inverteradalah salah satu komponen magnetik paling penting dalam sistem inverter fotovoltaik (PV). Ini secara langsung mempengaruhi efisiensi konversi, distorsi harmonik, kinerja termal, dan keandalan jangka panjang. Dalam penerapan energi terbarukan modern, di mana standar efisiensi semakin ketat, memilih desain induktor yang tepat dapat meningkatkan kinerja sistem secara keseluruhan secara signifikan.

Panduan mendalam ini mengeksplorasi cara kerja induktor inverter surya, mengapa induktor ini penting dalam lingkungan peralihan frekuensi tinggi, bagaimana material dan desain memengaruhi kinerja, dan bagaimana produsen sepertiJASNmemberikan solusi magnetik canggih untuk aplikasi tenaga surya yang menuntut.

Daftar isi

• 1. Apa Itu Induktor Inverter Surya?
• 2. Mengapa Penting dalam Sistem PV Modern?
• 3. Prinsip Kerja Inverter Surya
• 4. Parameter Desain Utama dan Spesifikasi Teknis
• 5. Bahan Inti dan Dampaknya terhadap Efisiensi
• 6. Manajemen dan Keandalan Termal
• 7. Kustomisasi dan Skenario Aplikasi
• 8. Cara Memilih Induktor Inverter Surya yang Tepat
• 9. Tantangan dan Solusi Umum
• 10. Pertanyaan Umum

1. Apa Itu Induktor Inverter Surya?

Induktor inverter surya adalah komponen magnetik pasif yang dirancang untuk menyimpan energi listrik dalam medan magnet dan melepaskannya secara terkendali selama operasi switching. Ini biasanya digunakan dalam konverter boost DC-DC dan tahap inverter DC-AC dalam sistem fotovoltaik.

Secara sederhana, induktor memperlancar aliran arus, menekan riak, dan mengurangi interferensi elektromagnetik (EMI). Tanpanya, inverter surya akan mengalami keluaran yang tidak stabil, harmonisa yang berlebihan, dan kehilangan efisiensi.

• Penyimpanan energi selama siklus peralihan
• Pengurangan riak saat ini
• Penyaringan harmonik
• Peningkatan kualitas bentuk gelombang
• Stabilitas sistem yang ditingkatkan

2. Mengapa Penting dalam Sistem PV Modern?

Sistem energi surya beroperasi di bawah kondisi sinar matahari yang bervariasi, yang berarti tegangan dan arus berfluktuasi secara terus menerus. Inverter harus mengubah daya DC variabel ini menjadi keluaran AC stabil yang sesuai dengan standar jaringan.

Induktor inverter surya memainkan peran penting dalam:

1. Meningkatkan tegangan DC rendah ke level bus yang diperlukan
2. Mempertahankan mode arus kontinu (CCM)
3. Memenuhi peraturan harmonik jaringan
4. Memastikan keandalan komponen jangka panjang

Seiring dengan meningkatnya adopsi energi terbarukan secara global, komponen magnetik berefisiensi tinggi tidak lagi menjadi pilihan—komponen ini wajib untuk desain inverter surya yang kompetitif.

3. Prinsip Kerja Inverter Surya

Dalam topologi inverter PV yang khas, induktor beroperasi dalam rangkaian switching frekuensi tinggi. Ketika saklar daya ON, energi disimpan dalam inti magnet. Ketika saklar dimatikan, energi yang tersimpan berpindah ke beban.

Rumus Penyimpanan Energi:

E = 1/2 × L × I²

Di mana:

• L = Induktansi
• Saya = Saat ini

Proses penyimpanan dan pelepasan siklik ini memungkinkan pengaturan tegangan dan penekanan riak, yang merupakan dasar konversi DC-AC yang efisien.

4. Parameter Desain Utama dan Spesifikasi Teknis

5. Bahan Inti dan Dampaknya terhadap Efisiensi

Pemilihan material inti secara langsung mempengaruhi kinerja induktor inverter surya.

Inti Ferit

• Kehilangan inti rendah pada frekuensi tinggi
• Ideal untuk desain inverter kompak

Inti Besi Bubuk

• Kepadatan fluks saturasi lebih tinggi
• Cocok untuk aplikasi arus tinggi

Inti Nanokristalin

• Kehilangan inti sangat rendah
• Permeabilitas tinggi
• Stabilitas termal yang sangat baik

Produsen tingkat lanjut sepertiJASNfokus pada desain magnetik yang dioptimalkan untuk mengurangi kerugian tembaga dan inti, meningkatkan efisiensi inverter melebihi 98%.

6. Manajemen dan Keandalan Termal

Inverter surya sering kali beroperasi di lingkungan luar ruangan yang keras. Temperatur yang tinggi mempercepat degradasi isolasi dan mengurangi masa pakai.

Strategi termal yang efektif meliputi:

• Desain belitan DCR rendah
• Bahan isolasi suhu tinggi
• Geometri inti yang dioptimalkan
• Enkapsulasi untuk perlindungan kelembaban

Desain termal yang tepat memastikan keandalan operasional selama 10–20 tahun, sesuai dengan masa pakai modul PV.

7. Kustomisasi dan Skenario Aplikasi

Induktor inverter surya digunakan dalam:

• Inverter atap perumahan
• Inverter string komersial
• Inverter sentral skala utilitas
• Sistem penyimpanan energi hibrida
• Tata surya di luar jaringan

Opsi penyesuaian mungkin termasuk:

• Nilai induktansi khusus
• Bahan inti khusus
• Struktur belitan arus tinggi
• Dimensi mekanis yang ringkas

8. Cara Memilih Induktor Inverter Surya yang Tepat

Panduan pemilihan langkah demi langkah:

1. Tentukan frekuensi operasi
2. Hitung induktansi yang diperlukan
3. Identifikasi toleransi arus dan riak maksimum
4. Evaluasi kondisi termal
5. Verifikasi margin saturasi
6. Periksa kepatuhan terhadap standar EMI

Bekerja sama dengan penyedia solusi magnetik berpengalaman memastikan integrasi desain yang optimal.

9. Tantangan dan Solusi Umum

10. Pertanyaan Umum

Q1: Apa yang terjadi jika induktor jenuh?

Saturasi menyebabkan induktansi turun tajam, menyebabkan lonjakan arus, panas berlebih, dan potensi kegagalan inverter.

Q2: Dapatkah saya menggunakan induktor standar untuk aplikasi inverter surya?

Tidak direkomendasikan. Induktor inverter surya harus menangani arus tinggi, frekuensi tinggi, dan lingkungan yang keras.

Q3: Bagaimana nilai induktansi mempengaruhi riak?

Induktansi yang lebih tinggi mengurangi arus riak tetapi meningkatkan ukuran dan biaya. Keseimbangan optimal diperlukan.

Q4: Apa dampak efisiensi pada umumnya?

Desain magnet yang tepat dapat meningkatkan efisiensi inverter secara keseluruhan sebesar 1–3%, yang merupakan hal signifikan pada skala utilitas.

Kesimpulan

Induktor inverter surya lebih dari sekadar komponen pasif—induktor merupakan elemen penentu kinerja dalam sistem fotovoltaik modern. Mulai dari efisiensi dan penekanan riak hingga keandalan termal dan kepatuhan jaringan, desainnya berdampak langsung pada keberhasilan sistem.

Bermitra dengan produsen berpengalaman sepertiJASNmemastikan rekayasa presisi, bahan magnetik yang dioptimalkan, dan solusi khusus yang disesuaikan dengan kebutuhan inverter Anda.

Jika Anda merancang inverter surya generasi berikutnya dan membutuhkan komponen magnetik berkinerja tinggi,Hubungi kamihari ini untuk mendiskusikan kebutuhan proyek Anda dan mengetahui bagaimana induktor inverter surya canggih dapat meningkatkan kinerja sistem Anda.
