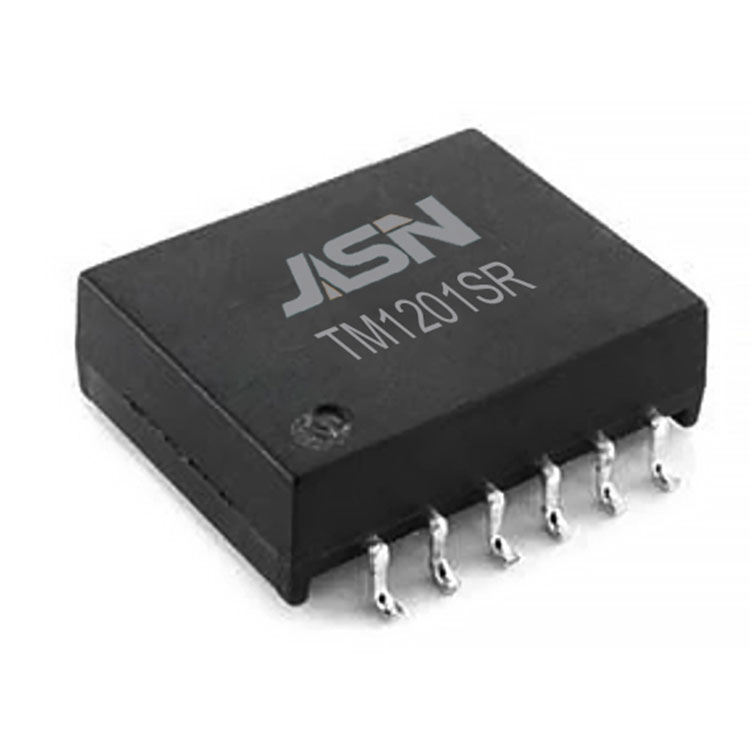

Transformator BMS Saluran Ganda

OCL:

150uH ~ 450uH. @100KHz/0,1V (-40C hingga+125C)

Hai-Pot:

4300VDC 1mA 60Dtk

Rasio Putaran:

1:1±2%

Induktansi Kebocoran::

0,5uH Maks @100KHz/0,1V

DCR:

0,45ohm Maks. @ Sisi Transformer

Sisi tersedak maks.@CM 0,85ohm

Kerugian Penyisipan:

-0,25dB Maks 4MHz

Mengembalikan kerugian:

-22dB Min @4MHz (Z keluar = 100Ω)

CMRR:

-35dB Minimal @ 1-200MHz

Konstruksi Desain:

Insulasi yang diperkuat sesuai IEC62477-1,IEC60664- 1.IEC62368-1;

Tegangan kerja hingga 1600VDC; Jarak rambat> 10mm, Jarak bebas> 14mm.

Tingkat Polusi Ⅱ, Kelompok material CTI Ⅰ; Kategori Tegangan Lebih Ⅲ, hingga 2 km di atas permukaan laut. UL tertunda.
